JS2000混凝土攪拌機

JS2000混凝土攪拌機 / 簡介

?

JS2000混凝土攪拌機是一種利用壓力，將混凝土沿管道連續輸送的機械，由泵體和輸送管組成，主要分為閘板閥混凝土輸送泵和Ｓ閥混凝土輸送泵，但按結構形式又可分為活塞式、擠壓式、水壓隔膜式，泵體裝在汽車底盤上，再裝備可伸縮或屈折的布料桿，就組成泵車，主要應用于房建、橋梁及隧道施工。

?

?

JS2000混凝土攪拌機 / 圖片實拍

?

上料系統????Feeding system

●JS2000攪拌機的上料系統由卷揚機構、上料架、料斗、進料嘴等部分組成。

?

攪拌系統????Mixing system

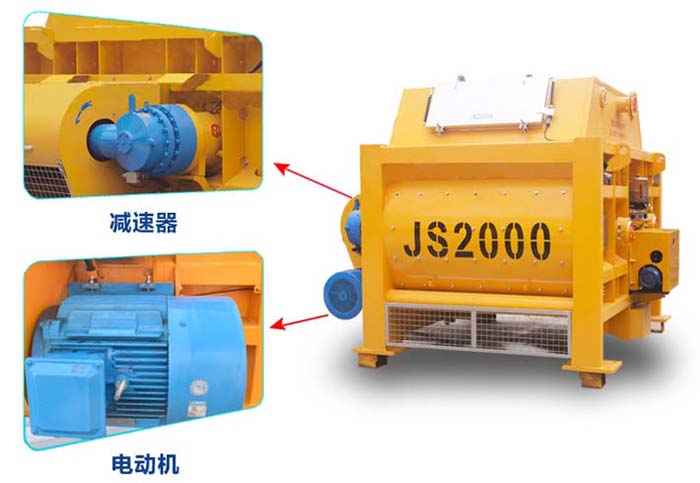

●JS2000攪拌機的攪拌系統是由電動機、皮帶輪、減速器、開式齒輪、攪拌筒攪拌裝置、供油裝置等組成。
●電動機直接與擺線針減速器連接，減速器兩輸出軸通過對開式齒輪分別帶動水平配置的攪拌軸反向等速回轉。
●攪拌筒的圓弧部分是焊接成的，攪拌筒內鑲有五種襯板，均用沉頭螺釘與筒體聯接緊固。

?

?

卸料裝置????Unloading device

●卸料系統由卸料斗、氣泵、換向閥、分氣閥、氣缸、電氣等機構組成。
●卸料門裝在攪拌機底部，通過氣缸進行氣動卸料，還能控制卸料門的開閉位置，通過調整密封條的位置可保證卸料門密封。

●卸料手動操作桿是作臨時停電時緊急卸料和氣缸失靈時卸料之用，平時應將其拆下，以防傷人。

、

?

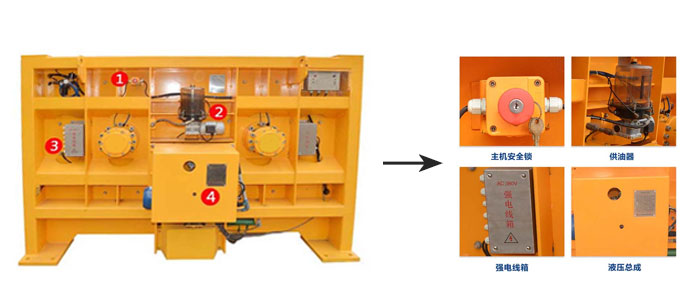

電氣控制系統????electric control system

?

?

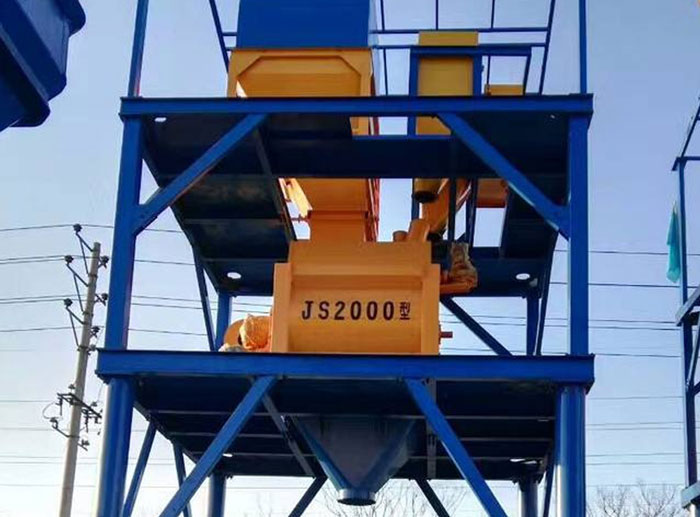

JS2000混凝土攪拌機 / 現場

?

?

?

JS2000混凝土攪拌機 / 技術參數

?

型號		JS2000
出料容量		2000L
進料容量		3200L
理論生產量（m3/h）		≈120
大骨料粒徑（卵石/碎石）		≤80/100
工作循環時間（S）		60
整機質量		7500
外形尺寸（長X寬X高）（mm）	運輸狀態	3500X2400X2152
攪拌葉片	轉速	24.5r/min
	數量	2X8
攪拌電機	型號	Y250M-6
	功率	2X37

?
